simpit ישראלי בבנייה -אתם מוזמנים להציע שיפורים ורעיונות

**avlolga**

הי כפיר,
א - מקובל.
ב - אני משתמש בפרופיל 25 mm ועבור הטלסקופים ( מוטות הגבהה) 20 mm זה חזק ויציב.
כפי שאתה רואה אני מנסה להעביר בתמונות את התשובות לשאלות.
הפלטפורמה של Obutto לא תומכת במסך 32" למיטב זיכרוני ( אני אבדוק שוב) זה נראה לי עד מסכי 24". המסך המורכב בתמונה הינו 32" גרץ (דרק של מסךאבל מסך) ממש עבה וכבד.
לגבי שלושה מסכי 32" - לא בדקתי יצבות למעט היכולת הקיימת יבדק ויצולם.
אין לי ספק שלגבי שלושה מסכי 24-26" היחידה מספיק חזקה.
יתכן שעבור מי שירצה להשתמש בשלושה מסכי 32" הוא יצטרך לקבע תמושב ליחידת המסך ובכך להגדיל את התמיכה בפלטפורמה כולה.

ג- לגבי משטח הדוושות - המשטח הנוכחי אינו המוצר המוגמר, במשטח המיועד לא יהיה את החלק המקביל לריצפה (יוסר) מה שמאפשר להניח אותו על הרצפה לטובת דוושות מצב טיסה ולתלותו על פרופיל במצב נהיגה.(תמונות המחשה יסופקו בקרוב).

ד - אפשרי לאפשר הטייה גם במשטח זה ( קיים בתומך מסך מישני).

ה - הכל ניתן להתאמה באופן מורחב יותר מהפלטפומה המקורית :
*מסגרת המושב ניתנת להגבהה בכ 100ממ.
*המושב זז קדימה ואחורה ( ולגובה כפי שקיים במושב הנהג - אני מקווה שאוכל לרכוש רק מושבי נהג בכדי להינות ביתרון זה).
* המושב מלחתחילה אינו מקובע ליחדת המסך.

* אני אארגן הצעת מחיר מפורטת ונפרדת ליחידת המושב, יחידת מסך, ועזרים נילוים כגון תמיכה במסך משני, תמיכה בYoke, תמיכה במסכי מגע בצידי המושב לטובת קונסול פנלים.

*הפלטפורמה המקורית לא מאפשרת את הפתרונות הנ"ל ועוד שיפורים שלא ציינתי,
1.אני אבדוק כמה יעלה ליצור פלטפורמה זהה לזו של Obutto פרופיל מעוגל.
2. או לחילופין פרופיל מעוגל לפלטפורמה שלי.

חוץ ממך יש עוד מישהו שמעוניין?

**avlolga**

מאחר וקבלתי תגובות מעורבות לגבי נראה מכוער / נראה טוב, אני יעלה עדכון בקרוב של איך זה יראה בחדר עבודה, בכדי להמחיש גודל ופונקציונליות.

אולי זה יתן מענה לכאלה שקשה להם לחבר הכל יחד מבלי שהם רואים זאת כיחידה אחת

**avlolga**

היי
עדכון שבועי.

מחר/יום שלישי התוספות יהיו אחרי צבע.
אני אעמיס הכול לסדנה ואצלם הכל בחלקים נפרדים.
יש עוד שיפורים ותוספות - כל שבוע עדכון.
כגון תמיכה בשולשה מסכים, תמיכה במסכי מגע בצידי המושב, ותמיכה בהרכבת פנלים בצידי המושב - כרגע תמיכה בפנלים מותאמים לDcs A-10C אך יותאמו בהתאם לדרישה.

להלן תמונות - תמיכה במסך משני
חלק זה נע מעלה מטה , מאפשר הטיית המסך בהתאם לזוית הנדרשת.
למה מיועד:

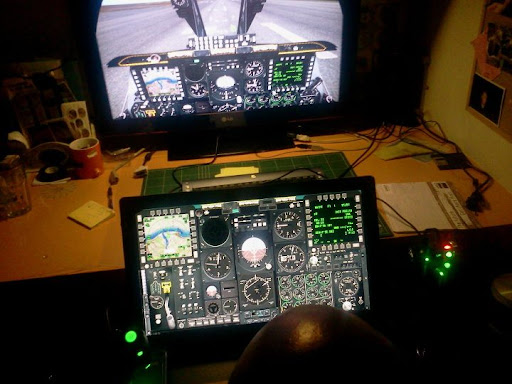

להלן דוגמא -

בברכה

KfirC2 · טיסות סדירות הצטרף בתאריך: Apr 12, 2009 הודעות: 962

"הגמל" הולך ולובש צורה מצפה לראות דגם מוכן שלם עם האופציות השונות וכמובן תמחור

תודה

**avlolga**

לקראת שבוע הבא אוסיף לפלטפורמה תמיכה במסכי מגע / או מסגרות לפנלים בצידי המושב.
כמו כן אני מקווה שאגיע לסנדה השבוע לחבר ולצלם הכל יחד.

הייתי שמח לדעת מי מכם מעוניין לרכוש פלטפורמה זו או חלק ממנה או מעוניין להתאים לו משהו אישי?

**avlolga**

עדכון חם מסוף השבוע,
אתמול בשעת לילה קרה הועברו בחשאי שתי היחידות (יחידת המושב ויחידת המסך) לסדנה אי שם בצפון הארץ......

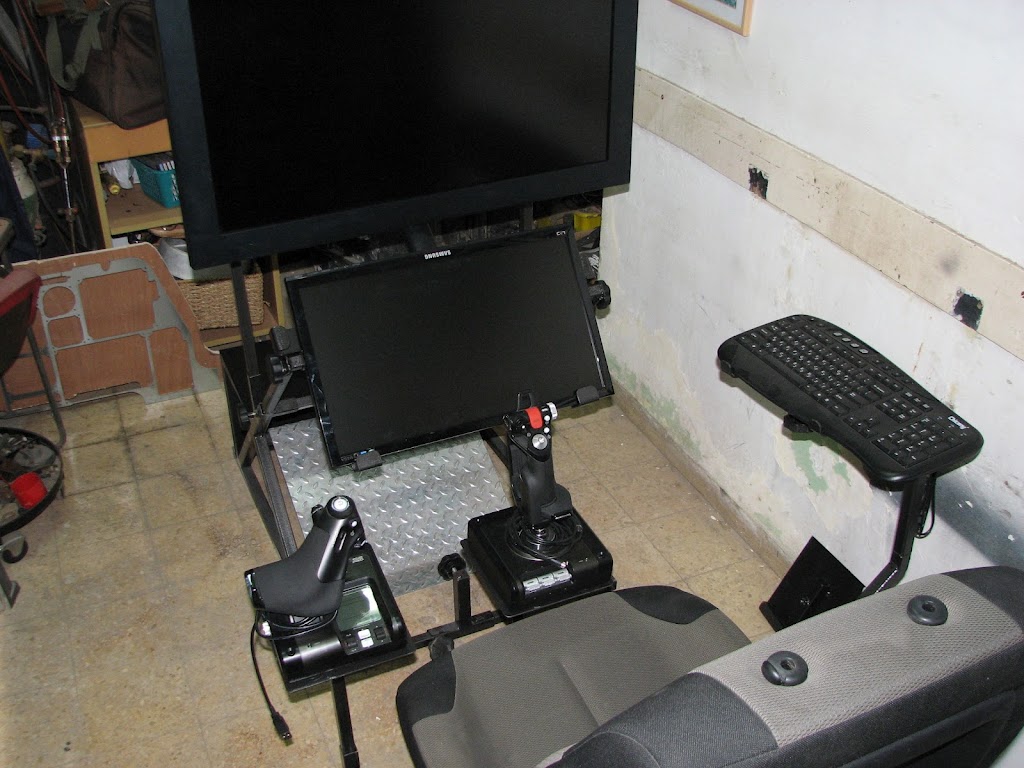

בקיצור ככה זה נראה , אני מזכיר שזה רק אבטיפוס ויש כל מישי כיוונים קטנים ושיפורים, אבל כמו שכפיר אמר (אהבתי שקראת לזה גמל) זה מקבל צורה.
השבוע אני אנסה לארגן את המחשב שלי לסדנה ולחבר הכל למעין הדגמה קטנה.

KfirC2 · טיסות סדירות הצטרף בתאריך: Apr 12, 2009 הודעות: 962

האם המסך התחתון הקדמי לא מפריע להפעלה של "הפאדלים" ?
אני מציע שמבחינת נוחות שלך מה שכבר בנית ומוכן להצגה תציג בתצלום ומה שהוא אופציונאלי ואתה מבחינתך יכול לספק אותו לסרטט אותו בלבד על הצעה הרשמית של המתקן (קובץ PDF)
כלאמר מבחינת חיסכון בזמן ועמל לחלק בין התשתית שהיא עפ"י מה שנראה לי מוכנה פחות או יותר לבין תוספות/שידרוגים שאתה מציע וכאמור יכול לספק - וזה כבר אישי מאד.

האם יש תמחור באופק ?

תודה

**avlolga**

הי כפיר

יחידת המסך המרכזית יכולה לעלות ולרדת בהתאם לכיוון שלך - בערך 15 סמ מגובהה הראש.
ואם מישהו ירצה גבוהה יותר - אפשרי להאריך מוטות הגבהה למסך.
ואפשר גם להפוך את המסך ולשחק עם הגובהה באופן זה :
מיקום המסך אינו במרכז המסגרת
מא שמקנה לך עוד אפשרות לשחק עם מיקומו.

יחידת המסך המשנית - אותו עיקרון ,ביחס למיקום גובהה המסך המרכזי - הרי לא נרצה להסתיר את המסך הראשי.
המסך המשני נשלף קדימה ואחורה בזוית של כ45 מעלות כפי שניתן לראות ברור יותר בתמונה זו:
כיונון יחידת מסך משנית

בימים אילו אני מעדכן את שרטוטים כולל בניית היחידה ב Google SketchUp כך שיראה יפה וקל להצגה.

לגבי מחיר -
אני אספק מחיר במהלך הימים הקרובים לשתי היחידות ללא מושב (למי שמעוניין לארגן לו מושב באופן עצמאי ,אני אוכל לבצע את התאמת המושב - חירור המסגרת בהתאם למתבקש)
ומחיר למושב בנפרד:
המחיר שרכשתי שני מושבים הנ"ל הינו גבוהה מאוד, לכם אני אברר במהלך השבוע מחירים נוספים במטרה לרכוש מושב לא יותר מ200שח כולל.
אנסה לארגן סוגי מושבים ומחירם כך שיתכן ומישהו ירצה מושב של מרצדס ומוכן לשלם
אקסטרה, מחירי מושבים יכולים לנוע החל מ200 שח ועד ל1000 שח.

אבל עזוב מחיר עכשיו - הרי התחלנו מבניית פיט לקהילה כך שאיני הולך להתעשר או למען האמת להרוויח ממכירה זו כסף.
אני כן צריך לשלם עבור מושב, חומר , עבודה.

אני רוצה לקבל פידבק למצב הנוכחי.
בברכה

KfirC2 · טיסות סדירות הצטרף בתאריך: Apr 12, 2009 הודעות: 962

ובהחלט היבעתי זאת עוד בעמוד הראשון.
אני מעדיף לשלם למישהו משלנו פה מאשר לאיזו חברה שם... מה גם שאין דמי מיסי יבוא ושאר ירקות מהסוג הזה ואיני מוסר כרטיס אשראי לחלל הווירטואלי המסוכן
אני בהחלט מבין ומקבל שאתה משקיע זמן עבודה וחומרים - ברור לחלוטין ואין לי שום בעיה עם זה: זה מובן מקובל וראוי - תרגיש בנוח
זה בהחלט פרוייקט והשקעה גדולים (אני לא הייתי עומד בכך ואיני יודע אם הייתי מוכן לכך אבל אין לי בעייה מאחר ואין לי כישורים כאלה וגם לא לרבים בפורום)
ולכן התמחור הוא לא מלה גסה, מאידך איני לוחץ אני רק רוצה לדעת היכן אני עומד מבחינת יכולתי הכלכלית האישית להזמין התקן כזה ("הגמל") חלקו/כולו גודלו הכללי וכדו'

אשמח אם תציע 2-3 מושבים אפשריים שניסיונך מורה שראויים לבחינה (אני משער שמי שירכוש יהיה מעוניין במושב שניתן להניע אותו - מושב נהג.)

מושב מרצדס ? אני חושב שלגבי זה יהיה מוגזם, אבל לך תדע אולי זה ימצא חן בעיני מישהו בפורום

שאלות :
1. האם יש חשיבות מבחינת נוחות שיהיו מסעדים ("ידיות") למושב, כי הידיים שלך מתוחות קמעא לגו'יסטיק ולמצערת - האם הזרועות לא אמורות להיות מונחות על משענת כל שהיא ?

2. מה יעודם של שני החורים המוקפים בעיגול
[img]

[/img]

3. האם לא אמורה להיווצר בעיה אם אינך מחבר את שתי היחידות המרכזיות (מושב+מסך) כאשר אני משתמש בפאדלים ? ז"א אני נמצא בריכוז של המשחק אני דוחף דוושה ימין בעוצמה ומה שיקרה כל הפלטפורמה של המסך תזוז... אולי בשל כך חברת OBUTTO חיברה את שני החלקים

**avlolga**

הי כפיר,

אז בהמשך לשאלותך:

1.
א. אני אנסה לענות יחד עם תמונות, לא תכננתי להוסיף מסעדים, לא חשבתי על זה - אפשר להוסיף משענות לידיים כפי שקיים בF-16 משענת לזרוע , זה יכול להיות מעניין, אני אבדוק.

ב. חיבור המשטחים לבסיס אינם ממוקמים במרכזו כך שניתן לסובב אותם ב180 מעלות ובכך אם ולמרות תזוזת המושב קדימה/אחורה עדיין הידיים מתוחות לך תוכל לקרב אותם בעוד כמה סנטימטרים מכובדים.
A,B בתמונה - כרגע הם במצב קרוב אלי- סיבוב 180 והם מתרחקים בכ3-5 סנטים.

C - מאפשר כיוון גובה מסך משני - רצוי לתאם בין גובה המסך הראשי לגובה מסך משני.

2.
במסגרת זו התושבות/ עוגנים מרותכות ,במסגרת הבאה יחוברו עם ברגים בהתאם לדרישתך.
יש מיקום לעד 4 נקרא להם עוגנים - בתצורה מלא של כולם מיועדים לספק מענה ל:
א. משטח למקלדת בעוגן האחורי - לא משנה הצד.
ב' ו ג' - תמיכה במסכי מגע בצידי המושב - להלן דוגמא:
מסכי מגע בצידי המושב.
או למקרה ואתה לא מעוניין במסכי מגע או פנלים , תתאים לך את המיקום של המצערת , מקלדת , סטיק - פשוט מגוון אפשרויות למיקום המשטחים.

3. אני חושב שחיבור שתי היחידות נועד לתת מעין תמיכה / חיזוק ליחידת המסך בטח כשמדובר בשלושה מסכים.
הגמל (בסוף עוד נקרה לפלטפורמה בשם הגמל !!!) יחידת המסך בנויה באופן קצת יותר מסיבי מ Obutto צריך קצת כוח לדחוף תיחידה, מה שכן אני כן מספק יחידת חיבור של השניים בהתאם לצורך ולא כיחידת חובה - אני רוצה לשמור על עצמאות כל יחידה בפני עצמה
שימוש במקשר יהיה חיוני כאשר נרכיב שלושה מסכים.
אבל אני לא פוסל אפשרות שזה נועד כדי להוסיף ליציבות הפלטפורמה כולה.

בברכה
אבי

**avlolga**

לחובבי המסוקים (אני אחד מהם)

גרררררררררר

ניר ..... מה אומר ???

**avlolga**

אני חושב לאמץ את מבנה ידית הסטיק ועליה לחבר את משטח לסטיק כך שיהיה יותר משחק לקדם ולקרב מבלי להתנגש במושב.

KfirC2 · טיסות סדירות הצטרף בתאריך: Apr 12, 2009 הודעות: 962

זה התקן שאתה יצרת ? אם לא אפשר קישור ?

תודה

**avlolga**

הי כפיר,

לא זה לא שלי, אבל עושה לי חשק בקצות האצבעות, התקן פשוט ופרקטי.

ראה לינק הבא - http://forums.eagle.ru/showpost.php?p=1385251&postcount=243

KfirC2 · טיסות סדירות הצטרף בתאריך: Apr 12, 2009 הודעות: 962

בוא תסיים את הפרוייקט הראשון צוחק

"הגמל"
אח"כ יש לך את תא ה-F16
ואחרי זה שאר הפרוייקטים קורץ

בכ"ז 2 שאלות (התשובה כנראה ברורה מאליה):
אתה מבין מה הוא עשה שם מבחינה טכנית ?
בסוף אני מבין שכל העסק הזה יוצא אל כבל USB שמזוהה כבקר/ג'ויסטיק ?

(אבל בו נשאר נאמנים לאשכול הזה רק "הגמל" והשאר בהחלט ראויים לאשכול משל עצמם)

תודה
